循环水加药装置的控制系统与安装调试——循环冷却水自动加药系统工程应用解析

　　一、引言

　　在中央空调冷却系统、工业冷却循环系统及大型商业综合体水循环系统中，循环水加药装置承担着阻垢、缓蚀、杀菌灭藻及pH调节等关键任务。而整个系统能否稳定运行，不仅取决于计量泵与药剂配置，更取决于控制系统设计与现场安装调试质量。

　　在实际工程中，很多运行问题并非设备本身性能不足，而是由于：

　　•控制逻辑设计不合理

　　•传感器安装不规范

　　•计量泵联动参数错误

　　•管路安装存在气阻或回流问题

　　•调试阶段未进行动态校准

　　因此，控制系统与安装调试是循环水加药系统成功运行的核心环节。

　　________________________________________

　　二、循环水加药装置控制系统组成

　　循环水加药系统通常由“感知层+控制层+执行层”三部分构成。

　　________________________________________

　　1、感知层（在线监测系统）

　　主要用于实时采集水质数据，包括：

　　•pH值

　　•ORP（氧化还原电位）

　　•电导率

　　•浊度

　　•流量信号

　　常见设备：

　　•SUNTEX在线水质监测仪表

　　作用：

　　将水质状态转化为电信号，为控制系统提供依据。

　　________________________________________

　　2、控制层（PLC控制系统）

　　控制核心通常采用：

　　•PLC控制柜

　　•人机界面（HMI）

　　•远程通讯模块（4G/以太网）

　　控制功能包括：

　　（1）自动加药控制

　　根据：

　　•流量信号

　　•电导率变化

　　•pH偏差

　　自动计算加药量。

　　________________________________________

　　（2）联动控制逻辑

　　实现：

　　•循环泵联动启停

　　•加药泵同步运行

　　•冷却塔运行状态判断

　　________________________________________

　　（3）报警系统

　　包括：

　　•药箱低液位报警

　　•计量泵故障报警

　　•pH超限报警

　　•ORP异常报警

　　________________________________________

　　（4）数据记录与远程监控

　　实现：

　　•历史曲线

　　•加药记录

　　•运行日志

　　________________________________________

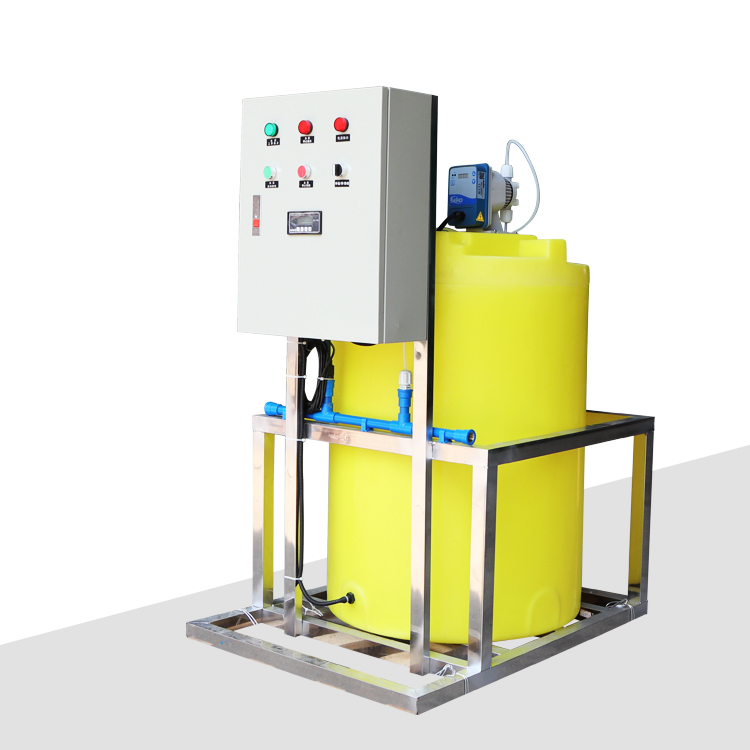

　　3、执行层（加药设备）

　　包括：

　　•计量泵

　　•加药桶

　　•电磁阀

　　•混合管路系统

　　常见计量泵设备：

　　•SEKO计量泵

　　•NEWDOSE自动加药泵

　　作用：

　　将控制信号转化为实际药剂投加。

　　________________________________________

　　三、控制系统工作逻辑（核心流程）

　　循环水加药控制逻辑一般分为三种模式：

　　________________________________________

　　1、流量比例控制模式（基础模式）

　　特点：

　　•根据循环水流量比例加药

　　公式：

　　加药量=流量×投加比例

　　适用于：

　　•阻垢剂

　　•缓蚀剂

　　________________________________________

　　2、在线反馈控制模式（闭环控制）

　　根据：

　　•pH

　　•电导率

　　•ORP

　　自动调节加药量。

　　特点：

　　•实时调整

　　•精度高

　　________________________________________

　　3、定时冲击控制模式

　　适用于：

　　•杀菌剂

　　•次氯酸钠

　　特点：

　　•周期性大剂量投加

　　•防止微生物抗药性

　　________________________________________

　　四、循环水加药装置安装流程

　　1、设备基础安装

　　要求：

　　•水平安装加药桶

　　•防震固定计量泵

　　•预留检修空间

　　________________________________________

　　2、管路系统安装

　　关键要求：

　　（1）吸液管安装

　　•避免底部沉淀吸入

　　•配置过滤器

　　________________________________________

　　（2）排液管安装

　　•防止回流

　　•安装止回阀

　　________________________________________

　　（3）管路材质选择

　　常用材质：

　　•PVC

　　•PVDF

　　•PE

　　________________________________________

　　3、传感器安装

　　pH/ORP探头安装要求：

　　•安装在稳定流动区域

　　•避免死水区

　　•保证持续浸没

　　________________________________________

　　4、电气系统安装

　　要求：

　　•强弱电分离

　　•接地良好

　　•防水防尘（IP55以上）

　　________________________________________

　　五、安装调试关键步骤

　　1、系统通水检查

　　检查内容：

　　•管路是否漏水

　　•泵是否正常吸液

　　•阀门是否动作正常

　　________________________________________

　　2、计量泵校准

　　步骤：

　　1.设定理论流量

　　2.实际称量出液量

　　3.误差修正

　　________________________________________

　　3、控制参数设定

　　包括：

　　•加药比例

　　•pH控制范围

　　•ORP上下限

　　•报警阈值

　　________________________________________

　　4、联动调试

　　测试内容：

　　•流量信号是否正确

　　•PLC是否正确计算加药量

　　•泵是否响应及时

　　________________________________________

　　5、模拟负荷运行

　　模拟实际工况：

　　•冷却水流量变化

　　•负荷变化

　　•药剂投加变化

　　________________________________________

　　六、典型工程案例分析

　　某商业综合体中央空调循环水系统

　　规模：

　　循环水量约2500 m³/h

　　________________________________________

　　初期问题

　　•水垢较严重

　　•杀菌效果不稳定

　　•pH波动较大

　　•人工加药误差大

　　________________________________________

　　系统升级方案

　　配置：

　　•PLC全自动控制系统

　　•SEKO计量泵系统

　　•SUNTEX在线水质监测系统

　　________________________________________

　　调试重点

　　1、pH探头安装位置优化

　　避免误差波动。

　　________________________________________

　　2、流量信号修正

　　解决比例控制偏差。

　　________________________________________

　　3、杀菌剂冲击周期调整

　　优化微生物控制效果。

　　________________________________________

　　运行效果

　　•水质稳定性明显提升

　　•管道结垢减少

　　•设备换热效率提升

　　•人工操作减少

　　________________________________________

　　七、常见问题与解决方法

　　1、计量泵不吸液

　　原因：

　　•吸液管漏气

　　•止回阀堵塞

　　________________________________________

　　2、加药不稳定

　　原因：

　　•流量信号异常

　　•泵校准错误

　　________________________________________

　　3、pH波动大

　　原因：

　　•探头安装位置不当

　　•未定期清洗

　　________________________________________

　　4、系统误报警

　　原因：

　　•阈值设置不合理

　　•传感器漂移

　　________________________________________

　　八、优化与升级方向

　　1、智能闭环控制

　　自动优化投药量。

　　________________________________________

　　2、远程运维系统

　　手机/云端监控。

　　________________________________________

　　3、AI预测加药模型

　　基于历史数据预测水质变化。

　　________________________________________

　　4、多系统协同控制

　　冷却塔+冷冻水+补水系统联动。

　　________________________________________

　　九、结语

　　循环水加药装置的控制系统与安装调试，是整个水处理系统稳定运行的关键环节。合理的控制逻辑设计、规范的传感器安装、精确的计量泵校准以及科学的调试流程，能够显著提升系统运行稳定性与水质控制效果。

　　随着智能化技术的发展，未来循环水加药系统将向更高精度、更强联动性与更智能化方向持续演进。
