加药装置的管路连接及作用详解

　　一、前言

　　在水处理、循环冷却水系统、锅炉水处理、污水处理厂、泳池水质控制以及化工行业投药系统中，加药装置是核心设备之一。管路系统作为连接药液储存、输送、计量、投加全过程的“动脉”，承担着药液输送、压力稳定、防泄漏、防倒流、排气排液、流量监测等关键任务。合理的管路连接设计和配置直接关系到加药系统运行的稳定性、安全性和药剂投加效果。

　　本文将围绕加药装置管路连接方式、连接部件、作用原理、应用规范以及典型案例进行系统性分析，便于设计人员、现场工程师和运维人员参考借鉴。

　　________________________________________

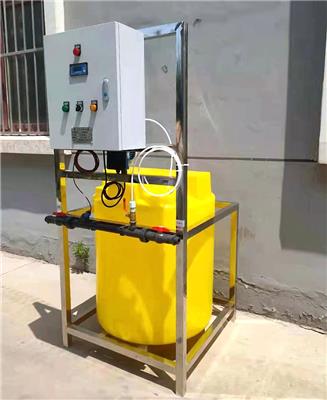

　　二、加药装置管路系统组成及连接结构

　　📌1.管路系统组成

　　整套加药系统的管路结构通常包括：

　　•药液输送管

　　•计量泵进口管

　　•计量泵出口管

　　•背压阀

　　•止回阀

　　•排气阀

　　•取样阀

　　•流量计

　　•安全阀

　　•排空阀

　　•管路支架与快接接头

　　________________________________________

　　📌2.管路连接结构

　　常见连接方式有：

　　连接方式适用部位特点

　　法兰连接主要管道、设备接口密封性好，便于拆卸检修，耐压能力强

　　螺纹连接小口径管件、阀门接口安装方便，适用小型系统

　　胶粘连接（UPVC）UPVC/PVC管道系统成本低，施工便捷，耐腐蚀性优

　　热熔连接（PPH）PPH、PE管道系统强度高、耐高温，适合输送酸碱性药液

　　不锈钢卡套接头不锈钢管路系统密封性高，抗振动，耐高压

　　软管快接头软管接口拆装方便，常用于检修频繁或小型设备

　　________________________________________

　　三、各管路连接部件及作用详解

　　部件名称作用说明

　　药液输送管从药桶或溶液箱输送药液至计量泵，保障药液稳定输送

　　计量泵进口管将药液吸入计量泵，常设过滤器防止杂质进入

　　计量泵出口管将定量输送的药液输送至投加点，连接附件确保压力稳定

　　背压阀维持计量泵出口端一定背压，防止虹吸、流量波动，保障计量准确

　　止回阀阻止水体或药液回流，防止药桶污染和计量泵损坏

　　排气阀排除管路或泵内气体，避免空打气阻，保障泵送流畅

　　取样阀便于管路药液检测取样，监测投加效果

　　流量计实时监测药液流量，便于控制投药量，保障投药精准

　　安全阀超压时释放压力，保护设备与管路安全

　　排空阀清洗、检修、停机排空残液，防止药液滞留

　　________________________________________

　　四、管路连接中的作用原理

　　📌1.药液输送保障

　　管路连接确保药液从储存容器到投加点全过程密闭、顺畅、不渗漏。合理布置进口、出口、分支、转弯、排气、排空等位置。

　　📌2.防止倒流

　　通过止回阀、背压阀设计，杜绝系统停泵或异常情况下水体倒灌、药液回流污染源药箱，保护药液纯度和系统安全。

　　📌3.压力稳定调节

　　背压阀作用下维持管路出口恒压，确保计量泵始终在设定压力区间内工作，保证投药量稳定，防止流量忽大忽小。

　　📌4.排除空气

　　排气阀在管道高点或计量泵出液端排出夹带空气，防止气阻、空打现象，提升泵送效率。

　　📌5.投药监控

　　通过流量计、取样阀随时监控药液流量和浓度，便于调整投药参数，保障水质达标。

　　📌6.安全保护

　　超压安全阀、排空阀保障异常压力、停机检修时的安全操作，避免药液泄漏和人员伤害。

　　________________________________________

　　五、加药装置管路连接规范

　　📌1.管径设计

　　根据计量泵流量、药液性质确定管径，药液输送流速控制在0.5-2.0m/s，防止流速过慢沉积或过快冲蚀。

　　📌2.管材选型

　　按药剂腐蚀性选择UPVC、PPH、PVDF、不锈钢或软管，确保耐腐蚀、耐压、耐高温，延长使用寿命。

　　📌3.安装原则

　　•计量泵进口管尽量短直，减少弯头

　　•出口管高点设排气阀，低点设排空阀

　　•背压阀、止回阀紧跟计量泵安装

　　•管道支架稳固，防振动、防松脱

　　•法兰螺栓对角均匀紧固，密封垫无缺陷

　　📌4.排空设计

　　管道低点及计量泵下方设排空阀，便于维护、停机、药液更换操作，避免残液沉积。

　　________________________________________

　　六、典型应用案例

　　📌案例：泳池循环水自动加药系统

　　配置：

　　•PVDF管路，快接头连接

　　•背压阀+止回阀+排气阀+取样阀

　　•余氯/pH监测自动调节投药量

　　效果：

　　•药液投加精确稳定

　　•无倒灌现象

　　•投药管路气阻完全排除

　　•整体管道耐腐蚀、易检修

　　________________________________________

　　七、总结

　　加药装置中的管路连接系统是保障药液安全、稳定、准确输送的基础保障。合理的连接方式、科学的附件布置、规范的压力调节及流量监测设计，能有效提升加药系统运行效率、延长设备寿命、避免安全隐患。建议加药系统设计与安装过程中，严格按管路连接标准执行，结合药剂性质合理选型、科学布置、规范施工。
