加药装置与计量泵结合应用的系统安装与调试分析

　　一、引言

　　在水处理工程中，加药装置与计量泵的组合应用，是实现药剂精准投加与自动化控制的重要基础。无论是在循环水系统、污水处理系统，还是在游泳池或自来水处理场景中，加药系统的安装质量与调试水平，都会直接影响运行稳定性与处理效果。

　　实际工程中，部分项目在安装与调试阶段存在流程不规范、参数设置不合理或系统匹配性不足等问题，导致后期运行不稳定。因此，对加药装置与计量泵系统的安装流程与调试要点进行系统梳理具有实际意义。

　　________________________________________

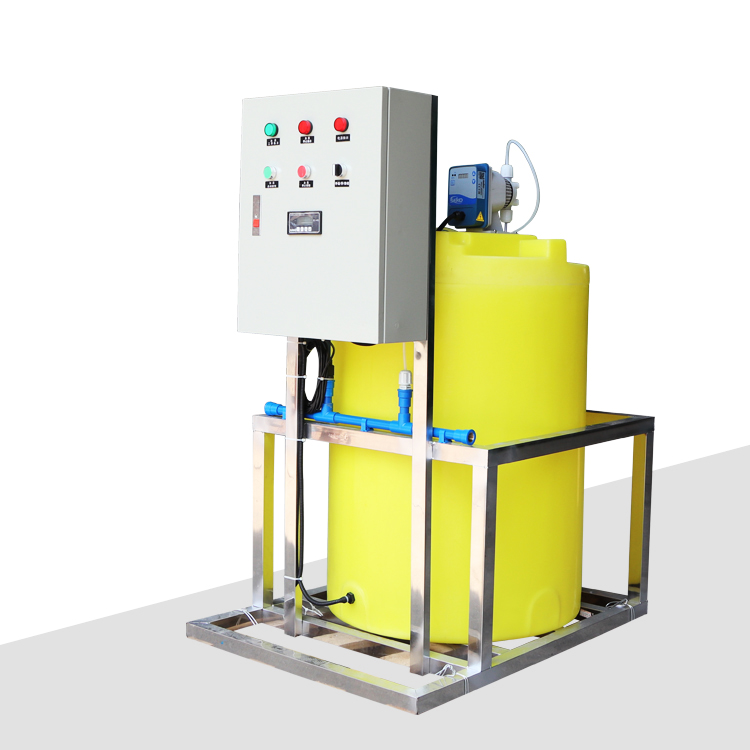

　　二、系统组成与结构说明

　　加药装置与计量泵组合系统通常包括以下部分：

　　1.药剂储存与溶解单元

　　•加药桶（PE、PP等材质）

　　•搅拌装置（用于溶药）

　　________________________________________

　　2.计量泵系统

　　•电磁隔膜计量泵或机械隔膜计量泵

　　•进出口单向阀

　　•调节机构（冲程或频率）

　　________________________________________

　　3.管路系统

　　•吸液管

　　•投加管

　　•阀门与接头

　　________________________________________

　　4.控制系统

　　•控制柜（PLC或控制器）

　　•在线监测仪表（pH、ORP、电导率等）

　　________________________________________

　　5.投加与混合单元

　　•投加口

　　•静态混合器（部分系统配置）

　　________________________________________

　　三、系统安装要点

　　1.设备布置原则

　　•计量泵应靠近药剂储罐，减少吸程

　　•各设备之间预留检修空间

　　•控制柜应远离潮湿与腐蚀环境

　　________________________________________

　　2.计量泵安装要求

　　•安装在稳固基础上，避免振动

　　•保持水平状态

　　•便于操作与维护

　　________________________________________

　　3.吸液管路安装

　　•尽量缩短管路长度

　　•避免弯头过多

　　•设置底阀与过滤装置

　　________________________________________

　　4.投加管路安装

　　•设置止回阀防止回流

　　•投加点选择在流体扰动较强区域

　　•管路固定牢固，避免振动

　　________________________________________

　　5.电气系统安装

　　•按规范进行接线

　　•做好接地保护

　　•确保控制信号稳定

　　________________________________________

　　6.安全防护措施

　　•设置防泄漏托盘

　　•药剂区配置通风条件

　　•标识清晰

　　________________________________________

　　四、系统调试流程

　　1.安装检查

　　调试前需确认：

　　•设备安装牢固

　　•管路连接无泄漏

　　•电气接线正确

　　________________________________________

　　2.清水试运行

　　•使用清水进行系统测试

　　•检查计量泵运行状态

　　•确认管路通畅

　　________________________________________

　　3.计量泵排气

　　•打开排气阀

　　•排除泵内空气

　　•确保吸液正常

　　________________________________________

　　4.流量校准

　　通过量筒法或流量计：

　　•测量实际输出流量

　　•与设定值进行对比

　　•调整冲程或频率

　　________________________________________

　　5.药剂投加调试

　　•加入实际药剂

　　•观察投加效果

　　•逐步调整投加量

　　________________________________________

　　6.自动控制调试

　　•设置控制参数

　　•测试联动逻辑

　　•检查报警与保护功能

　　________________________________________

　　五、典型案例分析

　　案例：某工业循环水加药系统安装调试项目

　　1.项目背景

　　该系统用于循环冷却水处理，存在以下需求：

　　•防止结垢与腐蚀

　　•控制微生物滋生

　　•提高系统运行稳定性

　　________________________________________

　　2.系统配置

　　•三套加药系统（阻垢剂、缓蚀剂、杀菌剂）

　　•多台计量泵并列安装

　　•PLC自动控制系统

　　•在线电导率与ORP监测

　　________________________________________

　　3.安装过程要点

　　•采用撬装式整体安装

　　•计量泵统一布置于同一平台

　　•投加点设置在循环水回水管

　　________________________________________

　　4.调试过程

　　•完成清水试运行

　　•对各计量泵进行流量校准

　　•设置流量比例投加参数

　　•联动在线仪表进行自动控制调试

　　________________________________________

　　5.运行效果

　　系统投运后：

　　•加药过程稳定

　　•水质控制效果良好

　　•运行管理更加规范

　　________________________________________

　　六、常见问题与解决措施

　　问题1：计量泵无法吸液

　　原因：

　　•吸液管漏气

　　•底阀堵塞

　　解决：

　　•检查管路密封

　　•清理过滤装置

　　________________________________________

　　问题2：流量不稳定

　　原因：

　　•管路气阻

　　•阀组件异常

　　解决：

　　•排气

　　•检查阀门

　　________________________________________

　　问题3：投加点效果不佳

　　原因：

　　•混合不足

　　解决：

　　•调整投加位置

　　•增设混合装置

　　________________________________________

　　问题4：自动控制失效

　　原因：

　　•仪表信号异常

　　解决：

　　•校准仪表

　　•检查通讯线路

　　________________________________________

　　七、优化建议

　　1.标准化安装流程

　　提高施工一致性。

　　2.建立调试记录

　　便于后期优化运行参数。

　　3.加强人员培训

　　规范操作与维护。

　　4.引入智能监测系统

　　提升运行管理水平。

　　________________________________________

　　八、发展趋势

　　加药系统安装与调试正逐步向以下方向发展：

　　•模块化设备（减少现场施工）

　　•智能调试（自动校准与优化）

　　•远程指导与运维

　　•数据化管理

　　________________________________________

　　九、结语

　　加药装置与计量泵的系统安装与调试，是确保水处理工程稳定运行的重要环节。通过规范的安装流程与科学的调试方法，可以有效提高系统可靠性与运行效率。在实际工程中，应注重细节控制与系统匹配，以实现长期稳定运行。
