循环水加药装置中计量泵设备的相互安装与协同使用分析

　　一、引言

　　在工业循环水系统（如冷却循环水、锅炉循环水、中央空调循环水等）中，加药装置是保障系统稳定运行的重要组成部分。通过投加阻垢剂、缓蚀剂、杀菌灭藻剂等药剂，可以有效防止结垢、腐蚀以及微生物滋生，从而延长设备使用寿命、提高换热效率。

　　而在整个加药系统中，计量泵作为核心执行设备，其安装方式、配置形式以及多泵之间的协同运行，直接决定了加药精度与系统运行稳定性。因此，深入研究循环水加药装置中计量泵的相互安装与使用方式，具有重要的工程实践意义。

　　________________________________________

　　二、循环水加药装置中计量泵的作用

　　计量泵主要用于将药剂按设定流量精准输送至循环水系统，其核心功能包括：

　　•精确控制药剂投加量

　　•保证药剂连续稳定投加

　　•实现自动化控制（与PLC或在线仪表联动）

　　在循环水系统中，不同药剂通常需分别投加，因此往往需要多台计量泵协同运行。

　　________________________________________

　　三、计量泵的常见配置形式

　　1.单泵单药系统

　　适用于简单系统，仅需投加单一药剂，如单一阻垢剂系统。结构简单，但功能有限。

　　________________________________________

　　2.多泵多药系统

　　这是最常见的配置方式，一般包括：

　　•阻垢剂计量泵

　　•缓蚀剂计量泵

　　•杀菌剂计量泵

　　各泵独立运行，分别控制不同药剂投加量，实现多功能水质调节。

　　________________________________________

　　3.一用一备冗余配置

　　在关键系统中，为保证连续运行，常采用：

　　•2台计量泵（1用1备）

　　•自动切换运行

　　当主泵故障时，备用泵自动投入运行，提高系统可靠性。

　　________________________________________

　　4.并联运行配置

　　用于大流量投加场景：

　　•多台计量泵同时运行

　　•共同承担投加任务

　　可实现更高投加能力及更灵活的调节范围。

　　________________________________________

　　四、计量泵的相互安装方式

　　1.并列安装（最常见）

　　特点：

　　•多台计量泵安装在同一底座或撬装平台上

　　•各泵独立进出口管路

　　•结构紧凑，便于维护

　　适用场景：

　　•标准循环水加药系统

　　•空间有限的机房环境

　　________________________________________

　　2.分区安装

　　特点：

　　•不同药剂计量泵分布在不同区域

　　•根据药剂性质分开布置

　　优势：

　　•避免药剂交叉污染

　　•提高安全性

　　适用于强氧化性药剂（如次氯酸钠）与其他药剂分开安装。

　　________________________________________

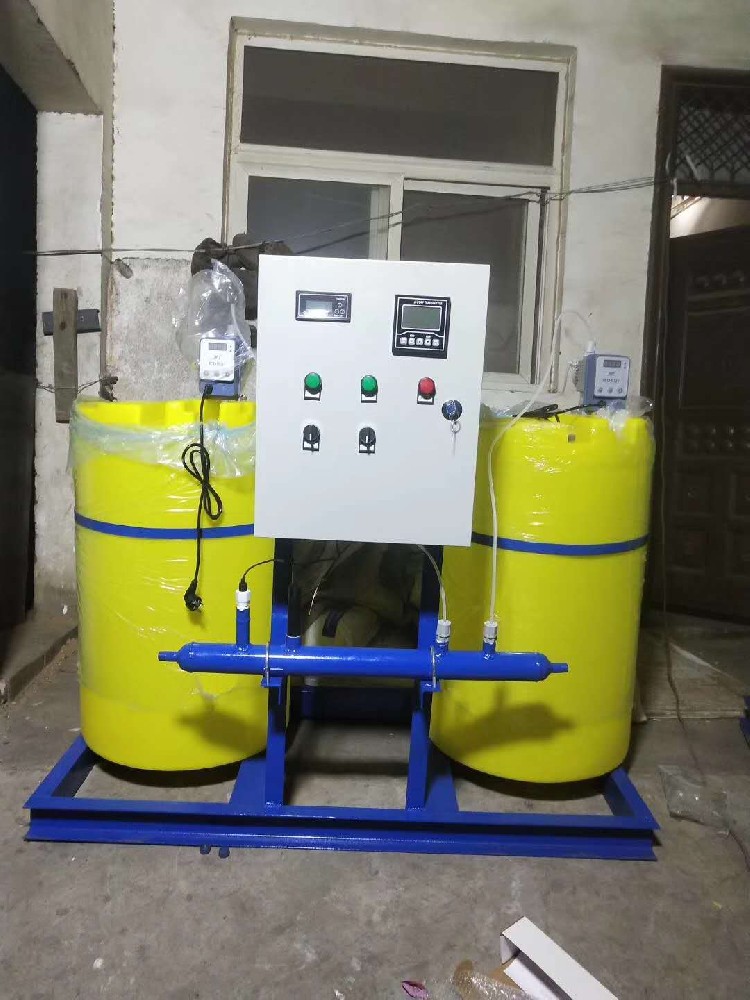

　　3.集成撬装式安装

　　特点：

　　•所有计量泵、药箱、管路集成于一个整体底座

　　•工厂预制，现场直接安装

　　优势：

　　•安装便捷

　　•系统标准化程度高

　　•施工周期短

　　________________________________________

　　4.高低位布置

　　在特殊工况下，可采用：

　　•药箱高位布置

　　•计量泵低位安装

　　利用重力辅助吸液，避免泵吸空，提高运行稳定性。

　　________________________________________

　　五、计量泵之间的协同使用方式

　　1.时间顺序控制

　　不同药剂按时间间隔投加，例如：

　　•先投加阻垢剂

　　•后投加杀菌剂

　　避免药剂之间发生化学反应。

　　________________________________________

　　2.联动控制

　　通过PLC或在线仪表实现：

　　•根据水质参数（pH、电导率、ORP等）自动调节投加量

　　•多台计量泵同步或联动运行

　　例如：

　　•电导率升高→增加阻垢剂投加

　　•ORP降低→启动杀菌剂投加

　　________________________________________

　　3.互锁控制

　　为防止误操作或设备冲突：

　　•设置电气互锁

　　•某一泵运行时，另一泵禁止启动

　　适用于存在药剂冲突的系统。

　　________________________________________

　　4.备用切换机制

　　在双泵系统中：

　　•定期自动切换主备泵

　　•防止长期停用导致设备老化

　　________________________________________

　　六、安装设计关键技术要点

　　1.管路设计合理

　　•吸液管尽量短且直

　　•避免气阻

　　•设置过滤器防止杂质进入泵体

　　________________________________________

　　2.防止脉动与回流

　　•安装脉动阻尼器

　　•设置止回阀

　　确保流量稳定。

　　________________________________________

　　3.电气控制规范

　　•每台计量泵独立控制回路

　　•配备过载保护

　　•与PLC系统通讯稳定

　　________________________________________

　　4.材质选择匹配

　　根据药剂特性选择：

　　•PVC/UPVC（一般药剂）

　　•PVDF/PTFE（强腐蚀性药剂）

　　________________________________________

　　5.安全与防护设计

　　•防泄漏托盘

　　•防腐涂层

　　•防爆要求（特殊环境）

　　________________________________________

　　七、典型工程案例分析

　　案例：某工业冷却循环水系统加药改造

　　项目背景：

　　该工厂循环水系统存在：

　　•换热器结垢严重

　　•微生物滋生

　　•药剂投加不均

　　解决方案：

　　采用三泵系统：

　　•阻垢剂计量泵（主控）

　　•缓蚀剂计量泵（辅助）

　　•杀菌剂计量泵（间歇运行）

　　安装方式：

　　•撬装式并列安装

　　•PLC联动控制

　　•ORP与电导率在线监测

　　实施效果：

　　•换热效率提升约25%

　　•系统清洗周期延长一倍

　　•药剂使用量降低约15%

　　________________________________________

　　八、运行维护建议

　　1.定期校准流量

　　确保计量泵投加精度。

　　2.检查泵头与密封件

　　防止泄漏或计量误差。

　　3.清洗管路与过滤器

　　避免堵塞影响运行。

　　4.轮换运行备用泵

　　提高设备使用寿命。

　　________________________________________

　　九、发展趋势

　　未来循环水加药系统中计量泵的应用将呈现以下趋势：

　　•智能化（AI控制投加）

　　•高精度（微量调节）

　　•模块化（快速集成）

　　•远程运维（云平台监控）

　　________________________________________

　　十、结语

　　计量泵作为循环水加药装置的核心设备，其科学的安装方式与合理的协同运行策略，是保障系统高效稳定运行的关键。通过优化配置与控制逻辑，不仅可以提高水处理效果，还能有效降低运行成本，实现节能与环保的双重目标。
