三箱式干粉加药装置的加药系统与加药方式——污水处理工程中的智能配药控制案例分析

　　一、项目背景：大型污水处理厂的加药升级需求

　　在当前市政及工业污水处理工程中，PAM（聚丙烯酰胺）作为关键絮凝剂，被广泛应用于：

　　•初沉池强化絮凝

　　•二沉池辅助沉降

　　•污泥浓缩系统

　　•污泥脱水机前端投加

　　某工业园区污水处理厂日处理规模约3万吨，原系统采用人工溶药加人工投加方式，存在以下问题：

　　1.溶药浓度波动大

　　2.熟化时间不足

　　3.投加量不稳定

　　4.污泥脱水效果差

　　5.PAM浪费严重

　　为提升系统运行稳定性，项目方决定采用三箱式干粉加药装置进行整体升级改造。

　　________________________________________

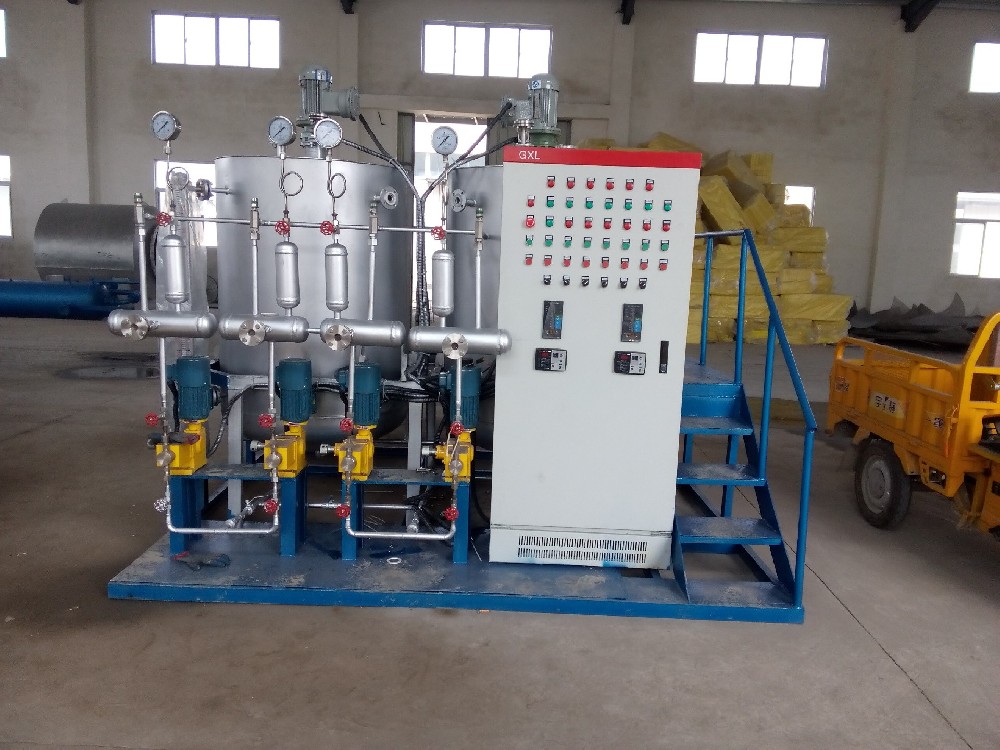

　　二、三箱式干粉加药装置的系统结构解析

　　三箱式干粉加药装置是一种成熟、稳定、连续运行能力强的自动化配药系统。其核心由三大功能箱体组成：

　　1、配制箱（第一箱）

　　主要功能：

　　•接收干粉PAM

　　•与进水按比例混合

　　•完成初步溶解

　　结构特点：

　　•自动进水控制

　　•干粉螺旋定量输送

　　•低速搅拌系统

　　•防架桥设计

　　该阶段控制重点是均匀混合、避免结团。

　　________________________________________

　　2、熟化箱（第二箱）

　　熟化阶段是保证PAM效果的关键。

　　功能作用：

　　•使高分子链充分展开

　　•提高吸附架桥能力

　　•稳定絮凝性能

　　控制要点：

　　•设定熟化时间（通常30–60分钟）

　　•低剪切缓慢搅拌

　　•保持液位稳定

　　熟化时间不足是传统人工溶药最大问题之一。

　　________________________________________

　　3、储存箱（第三箱）

　　最终药液储存与投加准备区。

　　功能：

　　•稳定输出药液

　　•防止浓度波动

　　•为计量泵提供持续吸液

　　通常配备：

　　•液位控制系统

　　•自动补药联动

　　•溢流保护装置

　　________________________________________

　　三、本案例加药系统的控制设计

　　该项目采用PLC全自动控制系统，实现无人值守运行。

　　1、自动配药控制逻辑

　　系统运行流程如下：

　　进水电磁阀开启

　　↓

　　干粉螺旋输送启动

　　↓

　　搅拌器同步运行

　　↓

　　达到设定液位自动停止

　　当储存箱液位下降时，系统自动启动新一轮配药。

　　整个过程形成闭环控制。

　　________________________________________

　　2、干粉投加方式

　　采用变频螺旋输送器控制干粉下料量。

　　优势：

　　•投加均匀

　　•精度高

　　•可根据设定浓度自动调节

　　干粉料斗配备防架桥装置，避免粉体结块。

　　________________________________________

　　3、加药方式设计

　　本项目采用两种加药方式结合运行。

　　（1）流量比例投加

　　根据污水进水流量信号自动调节计量泵频率。

　　投加量计算逻辑：

　　PAM投加量∝污水流量

　　优点：

　　•稳定

　　•适用于水量变化较大的工况

　　________________________________________

　　（2）污泥浓度联动投加

　　在污泥脱水系统中，根据污泥浓度信号自动修正投加量。

　　优势：

　　•提高脱水效率

　　•降低药耗

　　•防止过量投加

　　________________________________________

　　四、加药系统中的关键控制原理

　　1、浓度稳定控制原理

　　系统通过干粉下料与进水比例控制，确保溶液浓度在0.1%～0.3%范围内稳定。

　　PLC实时监控：

　　•液位

　　•时间

　　•搅拌状态

　　保证每一批次溶液浓度一致。

　　________________________________________

　　2、连续运行保障机制

　　三箱结构的最大优势在于：

　　配制、熟化、储存三阶段交替运行。

　　即使第一箱重新配药，第三箱仍可持续供液，实现：

　　不间断投加运行

　　________________________________________

　　3、防堵与安全控制

　　系统配置：

　　•自动冲洗接口

　　•低液位报警

　　•干粉缺料报警

　　•电机过载保护

　　避免运行风险。

　　________________________________________

　　五、工程运行效果分析

　　改造运行三个月后，项目运行数据如下：

　　•PAM用量降低约28%

　　•污泥含水率降低4%

　　•脱水效率提升

　　•出水悬浮物明显下降

　　•人工操作减少60%

　　系统运行稳定，无堵塞现象。

　　________________________________________

　　六、三箱式加药方式的优势总结

　　通过本案例可以总结三箱式干粉加药系统的核心优势：

　　1、溶解充分

　　分阶段溶解确保药效完全发挥。

　　________________________________________

　　2、连续供药

　　不中断运行，适合大型污水厂。

　　________________________________________

　　3、精准投加

　　可与流量、水质、污泥浓度联动。

　　________________________________________

　　4、运行成本低

　　节省药剂，减少人工。

　　________________________________________

　　5、安全性高

　　全自动控制，减少人为误操作。

　　________________________________________

　　七、应用理念的工程意义

　　三箱式干粉加药装置不仅是设备升级，更代表着以下理念：

　　•数据化运行

　　•自动化管理

　　•精准化控制

　　•节能化运维

　　它使传统依赖经验的加药方式转变为科学计算与智能控制。

　　________________________________________

　　八、未来发展趋势

　　未来系统将逐步实现：

　　•云端远程监控

　　•自动药耗分析

　　•AI智能投加优化

　　•与智慧水务平台整合

　　三箱式干粉加药系统将成为污水处理厂标准化配置。

　　________________________________________

　　九、结语

　　通过本案例可以看出，三箱式干粉加药装置在污水处理中的加药系统与加药方式具有显著优势。

　　它能够实现：

　　✅稳定浓度控制

　　✅连续自动投加

　　✅精准流量比例调节

　　✅显著降低运行成本

　　✅提高整体处理效率

　　在现代污水处理工程中，三箱式自动加药系统已成为提升运行品质的重要技术保障。
