加药装置中的一体化加药系统——结构原理、应用优势及工程实践详解

　　一、引言：一体化加药系统为何成为现代加药装置的发展方向

　　随着环保要求日益严格、用工成本持续上升以及水处理系统智能化水平不断提高，传统“分散式”“拼装式”加药装置在实际运行中逐渐暴露出占地大、调试复杂、维护频繁、自动化程度不足等问题。

　　在此背景下，一体化加药系统应运而生，并迅速在市政污水、工业废水、循环水处理、自来水厂、化工、电力、暖通空调等领域得到广泛应用。

　　所谓“一体化加药系统”，并不是简单的设备组合，而是将药剂制备、储存、计量投加、控制联动、在线监测及安全防护进行系统化整合，实现：

　　•模块化设计

　　•成套化供货

　　•自动化运行

　　•标准化管理

　　可以说，一体化加药系统是现代加药装置从“设备思维”向“系统思维”升级的重要标志。

　　________________________________________

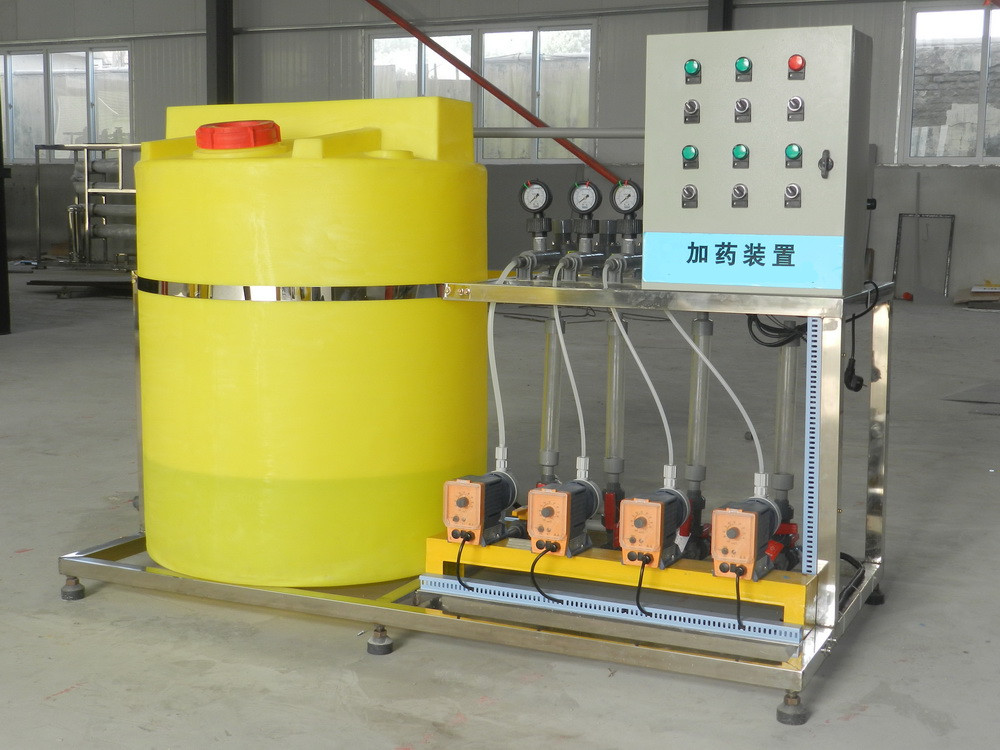

　　二、一体化加药系统的基本组成结构

　　一体化加药系统通常由以下几个核心单元构成，各单元在统一平台下协同运行：

　　1.加药桶（储药与溶药单元）

　　•单箱或多箱结构（单桶、两箱式、三箱式）

　　•可实现药剂溶解、熟化、暂存功能

　　•常见材质：PE、PP、不锈钢（视药剂而定）

　　在PAM、PAC等絮凝剂应用中，多采用三箱式结构，实现“溶解—熟化—投加”连续流程。

　　________________________________________

　　2.计量投加单元

　　•电磁计量泵

　　•机械隔膜计量泵

　　•气动隔膜泵（特殊工况）

　　通过调节冲程、频率或流量，实现精准、可控、稳定投加，是整个一体化系统的“心脏”。

　　________________________________________

　　3.搅拌与混合系统

　　•顶装或侧装搅拌机

　　•根据药剂特性选择转速与叶型

　　合理的搅拌设计可以避免：

　　•药剂结块

　　•沉淀分层

　　•PAM剪切失效

　　________________________________________

　　4.自动控制与PLC系统

　　•PLC控制柜

　　•人机界面（HMI）

　　•与流量、液位、pH、ORP、余氯等信号联动

　　实现：

　　•自动启停

　　•按需投加

　　•异常报警

　　•数据记录

　　________________________________________

　　5.管路、阀门与安全防护单元

　　•耐腐蚀管路系统

　　•止回阀、背压阀、安全阀

　　•防泄漏、防干转、防空转设计

　　保障系统长期安全稳定运行。

　　________________________________________

　　三、一体化加药系统的工作原理解析

　　1.药剂制备原理

　　以常见PAM一体化加药系统为例：

　　1.干粉或液体药剂进入溶药箱

　　2.自动补水至设定液位

　　3.搅拌装置低速运行完成溶解

　　4.溶液进入熟化箱稳定结构

　　5.最终进入储药箱待投加

　　整个过程由PLC自动控制，避免人工误差。

　　________________________________________

　　2.计量投加原理

　　系统根据以下信号自动调整加药量：

　　•进水流量

　　•污泥浓度

　　•在线水质参数

　　•设定比例参数

　　通过计量泵精确输出，实现“变量跟随投加”。

　　________________________________________

　　3.自动联控逻辑

　　•水量增大→自动提高加药量

　　•水量减少→自动降低加药量

　　•水质异常→报警或联锁停机

　　真正实现“加药随工况变化而变化”。

　　________________________________________

　　四、一体化加药系统的核心优势

　　1.高度集成，节省空间

　　•所有功能模块集中在一个撬装平台

　　•占地面积减少30%–50%

　　•特别适合泵房紧凑或改造项目

　　________________________________________

　　2.自动化程度高，减少人工依赖

　　•自动配药

　　•自动投加

　　•自动监测

　　降低人工操作强度，减少人为失误。

　　________________________________________

　　3.投加精准，节省药剂成本

　　•避免过量投加

　　•提高药剂利用率

　　•长期运行节药效果明显

　　________________________________________

　　4.运行稳定，维护简便

　　•模块化设计

　　•关键部件集中布置

　　•故障定位清晰

　　大幅降低维护难度。

　　________________________________________

　　5.易于扩展和升级

　　•可增加药剂种类

　　•可接入上位机或中控系统

　　•适配智慧水务平台

　　________________________________________

　　五、一体化加药系统的典型应用场景

　　1.市政污水处理厂

　　•PAM、PAC投加

　　•污泥脱水系统

　　•进水混凝调节

　　特点：连续运行、稳定可靠。

　　________________________________________

　　2.工业废水处理

　　•化工、印染、电镀、造纸

　　•多药剂联合投加

　　特点：水质复杂、材质要求高。

　　________________________________________

　　3.循环水系统

　　•缓蚀剂、阻垢剂、杀菌剂

　　•中央空调、冷却塔

　　特点：长期在线、自动联控。

　　________________________________________

　　4.自来水厂与二次供水

　　•消毒剂投加

　　•pH调节

　　特点：安全性与精度要求极高。

　　________________________________________

　　5.河道治理与黑臭水体

　　•絮凝剂、生物制剂

　　•间歇式或连续式投加

　　________________________________________

　　六、一体化加药系统选型与设计要点

　　1.明确药剂类型与浓度

　　2.根据工况选择合适材质

　　3.合理配置计量泵流量范围

　　4.避免过度剪切药剂

　　5.预留维护与扩展空间

　　6.控制系统留有升级接口

　　________________________________________

　　七、常见问题与工程经验总结

　　•药剂桶并非越大越好，应与投加量匹配

　　•PAM系统需特别关注溶解与熟化时间

　　•强腐蚀药剂严禁使用不匹配金属材质

　　•自动化越高，对前期设计要求越严格

　　________________________________________

　　八、结语：一体化加药系统是加药装置“系统化、智能化”的必然选择

　　一体化加药系统不仅提升了加药装置的技术水平，更改变了传统加药依赖经验、人工调节的运行模式。

　　在未来水处理与环保工程中，一体化、智能化、模块化的加药系统将成为主流配置，而合理的系统设计与可靠的设备供应商，将直接决定项目运行成效。
