三箱式加药装置的应用理念及安装步骤——技术分析

　　一、前言

　　在现代水处理工程中，加药装置作为实现水质调节、污染物去除和系统稳定运行的重要设备，其自动化程度与可靠性直接影响处理效果。而在众多加药系统中，“三箱式加药装置”因其分段溶解、均匀稀释、稳定投加、连续运行无间断等优势，被广泛应用于环保、市政、中水回用、循环水、工业废水及污泥脱水系统。

　　三箱式加药系统特别适用于PAM干粉絮凝剂、助凝剂、高分子聚合物等需要分段溶解的药剂。本文将从应用理念、功能结构、安装步骤、案例分析等角度，全面解析三箱式加药装置的工程化实现方法。

　　________________________________________

　　二、三箱式加药装置的应用理念

　　三箱式加药系统通常由溶药箱、陈化箱、储药箱三个独立功能区组成，并通过自动补水、精确溶解、搅拌稀释和持续投加等方式，实现药剂的恒定浓度输出。

　　1.应用理念一：分段溶解，确保药剂完全活化

　　PAM类药剂若瞬间接触大量水，会出现“鱼眼状团聚”，影响溶解度。

　　三箱结构正是为了解决这一难题：

　　•溶药箱：药剂与水初步接触，实现分散溶解

　　•陈化箱：促进药剂充分吸水膨化，达到最大活性

　　•储药箱：保证稳定输出，不因补水或溶解波动而影响投加浓度

　　2.应用理念二：连续运行，避免断药与浓度波动

　　许多系统对絮凝剂浓度极其敏感，而三箱式系统通过三个功能区轮流工作，实现：

　　•一边溶解

　　•一边陈化

　　•一边储存与投加

　　整个过程连续不间断，药剂浓度稳定、输出均匀。

　　3.应用理念三：自动化控制减少人工参与

　　标准化配置包括：

　　•自动进水装置

　　•干粉或液体投加装置

　　•液位保护

　　•联动搅拌

　　•自动输送计量泵

　　•报警系统

　　能大幅降低人工操作强度，减少因手动配置药液导致的不稳定性。

　　4.应用理念四：适应多行业、多药剂需求

　　三箱式加药装置适用于：

　　行业应用目的

　　市政污水/工业废水絮凝沉淀、污泥脱水、混凝反应

　　污泥脱水系统离心脱水机、板框过滤机助凝

　　循环水系统助凝剂稳定投加

　　河道/黑臭水治理高效絮凝搅拌

　　饮用水处理预处理混凝投加

　　其适用范围广，是工程师优先考虑的标准加药设备之一。

　　________________________________________

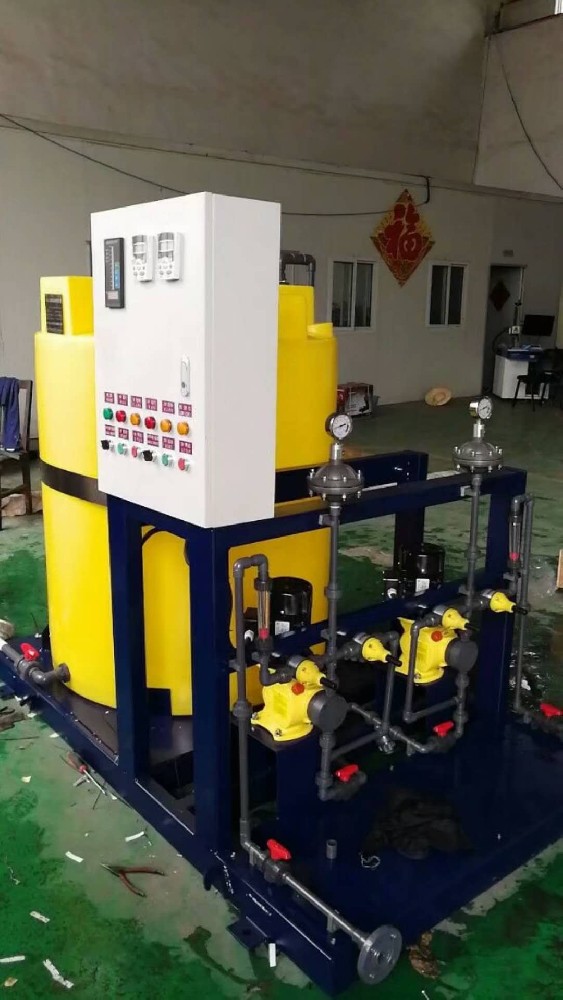

　　三、三箱式加药装置的结构组成

　　典型结构包括：

　　1.溶药箱（1#箱）

　　o功能：初步溶解药剂

　　o配置：搅拌器、进水电磁阀、投粉机或液体加注口

　　2.陈化箱（2#箱）

　　o功能：让药剂充分反应、彻底溶解

　　o配置：低速搅拌器、隔断流板

　　3.储药箱（3#箱）

　　o功能：稳定储存和供给计量泵

　　o配置：液位计、定量输送计量泵

　　4.加药计量系统

　　o NEWDOSE/SEKO计量泵

　　o ARO隔膜泵（高粘度药剂）

　　5.控制系统（PLC/触摸屏）

　　具有自动补水、浓度控制、液位报警、泵启停逻辑等功能。

　　________________________________________

　　四、三箱式加药装置的安装步骤（完整工程流程）

　　以下为标准工程安装步骤，非常适用于现场施工单位或项目调试人员。

　　________________________________________

　　步骤一：设备到货检验

　　检查内容：

　　•三个储罐是否完好

　　•搅拌机、计量泵、电控柜是否齐全

　　•电机铭牌电压是否匹配

　　•药剂投加系统是否完整

　　•随机资料（说明书、接线图）是否齐全

　　如为恒泰提供设备，我们会附带接线图+P&ID图+调试提示书，确保施工人员可快速接线。

　　________________________________________

　　步骤二：基础找平与定位安装

　　✔选择平整的混凝土基础

　　✔预留足够的检修空间（不少于0.8–1米）

　　✔使用膨胀螺丝固定设备框架

　　三箱式设备较高，为确保安全运行，必须保证设备无晃动、受力均匀。

　　________________________________________

　　步骤三：进水管路安装

　　要求：

　　•进水压力0.2–0.4MPa

　　•安装过滤网（避免杂质进入）

　　•配置独立手动阀

　　•连接至溶药箱的自动进水口

　　若水压不稳，应加装稳压泵组。

　　________________________________________

　　步骤四：药剂投加装置安装（关键步骤）

　　根据药剂类型不同：

　　1.干粉投加（自动投粉机）

　　•校准投粉螺杆

　　•调整出粉量

　　•校验与进水同步联动

　　2.液体药剂投加

　　•设置流量计

　　•连接药液槽

　　•校验加注速度

　　确保加药与进水比例正确，这决定浓度稳定性。

　　________________________________________

　　步骤五：搅拌系统安装

　　三台搅拌器必须：

　　•按顺序编号

　　•转向正确

　　•搅拌桨距箱底≥10cm

　　•保持中速、低剪切（PAM易剪切断链）

　　搅拌机转速一般为：

　　•溶药箱：60–90 rpm

　　•陈化箱：30–45 rpm

　　•储药箱：30–60 rpm

　　________________________________________

　　步骤六：计量泵连接与校准

　　关键点：

　　•必须安装背压阀（保持稳定出药压力）

　　•必须安装脉冲阻尼器（减少计量泵波动）

　　•加药口尽量在曝气区或管道快速流动区

　　计量泵调试步骤：

　　1.设置冲程100%

　　2.校准泵流量

　　3.与PLC建立联动信号

　　4.设置0–100%比例控制输出

　　________________________________________

　　步骤七：液位控制系统调试

　　三箱液位必须严格设置：

　　•低液位报警

　　•低液位停泵

　　•高液位停进水

　　•防干运行保护

　　避免出现断药，避免稀释不充分导致投加效果不好。

　　________________________________________

　　步骤八：PLC自动控制调试

　　PLC主要功能包括：

　　•自动进水定量

　　•自动投加干粉或液体

　　•自动跨箱流动

　　•自动搅拌启停

　　•自动恒浓度储液

　　•自动投加至主系统

　　•故障报警

　　恒泰提供的控制程序具有：

　　•自动定浓度调节

　　•药剂存量预测

　　•飘液联动报警

　　•投加稳定性优化算法

　　适合连续运行场景。

　　________________________________________

　　五、三箱式加药装置的典型应用案例

　　案例：市政污水厂污泥脱水系统

　　在某市政污水厂的带式压滤机脱水区域，使用三箱式PAM加药装置，实现：

　　•进泥含水量大

　　•污泥稳定絮凝

　　•滚筒脱水含水率降低

　　•药剂节省约18–25%

　　•人工操作减少80%

　　项目工程师反馈：

　　采用三箱式加药系统后，絮凝效果更稳定，设备运行连续不中断，夜间无人值守也非常可靠。

　　________________________________________

　　六、结语

　　三箱式加药装置凭借其成熟的结构、可靠的自动化控制和对高分子药剂友好的分段溶解理念，在现代水处理工程中占据重要地位。通过科学的安装步骤与规范化调试，可确保加药系统运行稳定、投加精准、维护成本低。

　　随着智能化技术的发展，三箱式加药系统未来将向以下方向升级：

　　•更精准的浓度在线检测

　　•自动化智慧加药算法

　　•云端远程监控

　　•多药剂联动控制

　　•全生命周期维护管理

　　它将持续成为水处理领域中最核心的加药装备之一。
